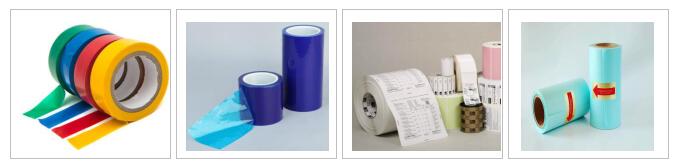

適用于測試各類電子電工產品、膠帶、膠水、汽車零部件、金屬、塑料等材料在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮引起的化學變化或物理傷害。

2、設備主要技術參數

2.1.設備名稱

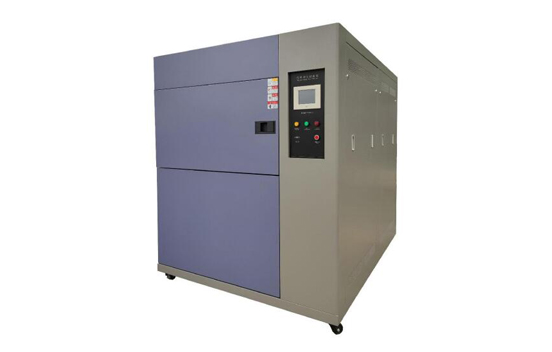

三箱式冷熱沖擊試驗箱

2.2.設備型號

PT-401

2.3.試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存。

2.4.容積、重量和尺寸

2.4.1.標稱內容積

60L80 L@LPLh常用80L

2.4.2.內箱有效尺寸

500*300*400   W×H×D（mm）60L

500*400*400   W×H×D（mm）80L

500*400*500   W×H×D（mm）100L

600*400*500   W×H×D（mm）120L

600*500*500   W×H×D（mm）150L

2.4.3.外形空間

約1600*1750*1600    W×H×D（mm） 60L

約1600*1850*1600    W×H×D（mm） 80L

約1600*1850*1700    W×H×D（mm） 100L

約1700*1850*1700    W×H×D（mm） 120L

約1700*1950*1700    W×H×D（mm） 150L

2.4.4.重量

60L約790㎏80L約830㎏、100L約880㎏120L約950㎏hL約1050㎏

2.4.5.噪音

75db以內（離機臺正面1米并離地面1.2米處測量）

2.5.電源電壓及功率

2.5.1.最大功率

60L跟80L16kw，100L跟120L跟150L18KW

2.5.2.最大電流

100A

2.5.3.供電條件和電源

AC380V三相四線 +保護接地；電壓允許波動范圍：±10%V；頻率允許波動范圍：（50±0.5）ＨZ；TN-S方式供電或TT方式供電；保護地線接地電阻小于4Ω要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用。

2.6.功能要求

2.6.1.（空氣）室內空間制冷、加熱；

2.6.2.根據溫度設定，室內空間達到設定溫度；

2.6.3.分為儲熱區、儲冷區、試驗區三個部分；

2.6.4.三個區獨立，通過風門切換溫度。

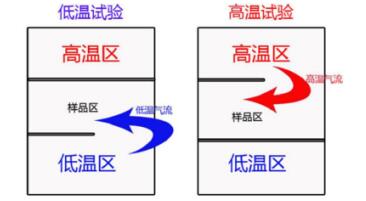

2.7.溫度沖擊區結構

3、參考試驗標準及測試方法

3.1.GJB 150.5A-2009溫度沖擊試驗

3.2.GJB 360B-2009溫度沖擊試驗

3.3.GB/T 2424.13-2002/IEC 60068-2-33:1971電工電子產品環境試驗第2部分:試驗方法溫度變化試驗導則

3.4.GB/T 2423.22-2012/IEC 60068-2-14:2009溫度沖擊試驗

3.5.GB/T 2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫

3.6.GB/T 2423.2-2008/IEC60068-2-2：2007 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

3.7.GB/T 10589-2008 低溫試驗箱技術條件3.7.GB/T 11158-2008 高溫試驗箱技術條件

4、設備性能參數

4.1.溫度范圍

4.1.1.高溫區溫度范圍：RT～170℃

4.1.2.低溫區溫度范圍：RT～-60℃

4.1.3.測試區溫度范圍：-40～150℃

4.2.溫度沖擊范圍

4.2.1.高溫：60℃～150℃

4.2.2.低溫：-10℃～-40℃

4.2.3.常溫：室內溫度

4.3.控制精度

4.3.1.解析精度：0.1℃

4.3.2.溫度波動度：±0.5℃

4.3.3.分布均勻度：≤3.0℃

4.3.4.溫度偏差：±2℃

4.4.高溫箱升溫速率

RT～160℃≤40min

4.5.低溫箱降溫速率

RT～-60℃≤55min

4.6.溫度恢復時間

4.6.1.風門打開時間：5秒以內     4.6.2.測試區溫度恢復時間: 5分鐘

注：箱體容積每立方米負載不大于35kg/m3鋼的熱容量

注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％RH、無試樣條件下測得的數值

4.7.制冷系統特點

◆全面實施氮氣保護焊接，雙級旋片泵抽真空，全系統管路均通氣加壓24小時

22kg檢漏測試，確保制冷系統內部清潔、可靠;

◆加溫、降溫系統完全獨立;

◆配有本公司專業技術特點，防高溫高壓、氣流同流冷開機損壞系統;

◆所有冷凍系統動作程序，完全由微電腦控制器控制;

◆壓縮機底部設計接水盤，冷凝水通過箱體后方排水管排至箱外;

◆壓縮機自帶PTC溫度傳感器，當壓縮機超溫時，實現超溫保護;

◆壓縮機自帶油壓保護器，實現壓縮機油壓保護;

◆依不同工況自動切換制冷系統流量，恒定段切斷多余系統保持實現節能運行;

◆高低壓保護裝置，在設備工作過程中對制冷劑的壓力進行監控，一旦制冷劑

壓力高于系統的極限壓力或低于系統所設定的最低壓力，立刻發出報警，并切斷電源，直到故障排除。制冷系統全使用進口品牌配件，質量可靠，保證系統的穩定性。
